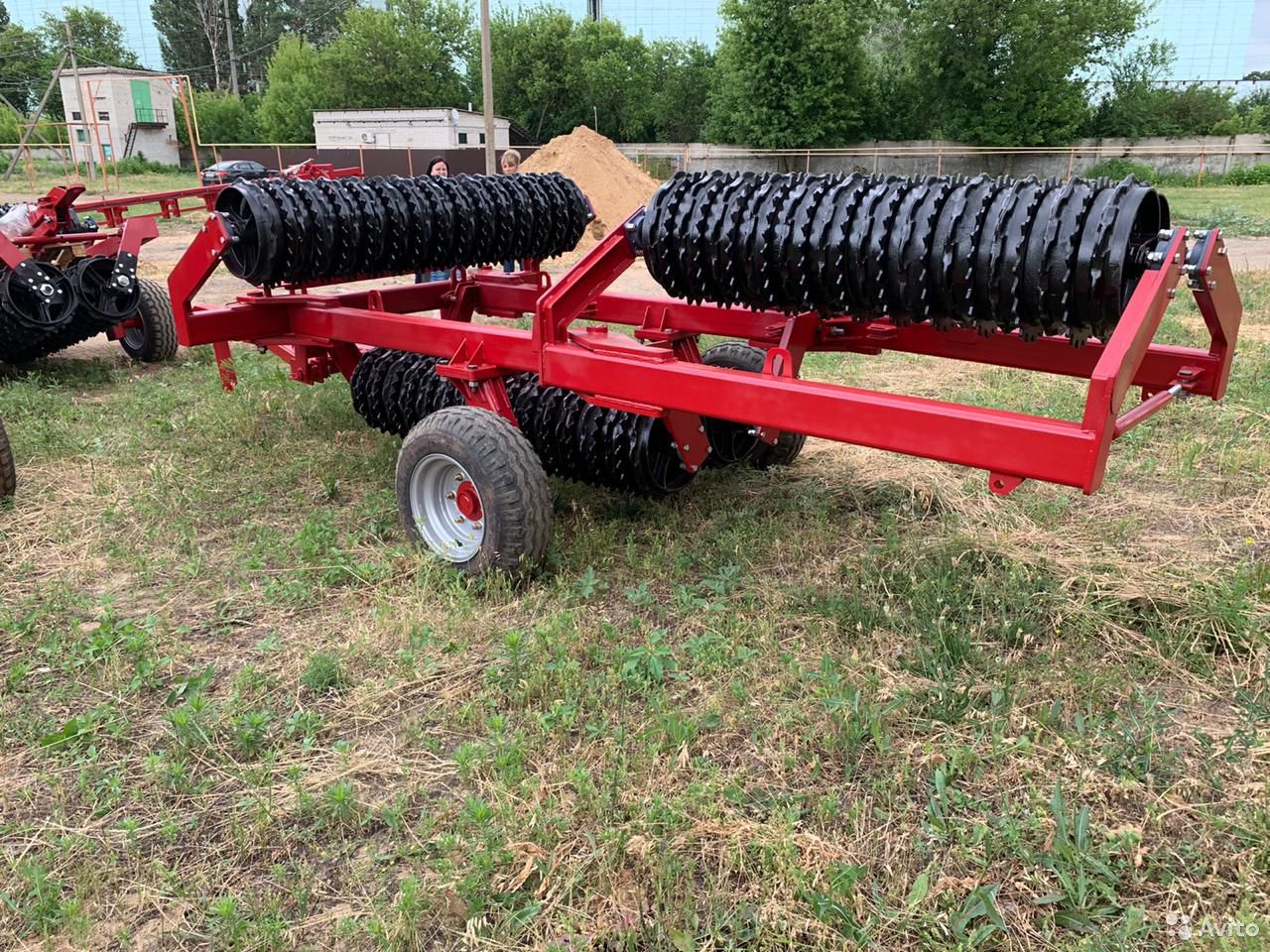

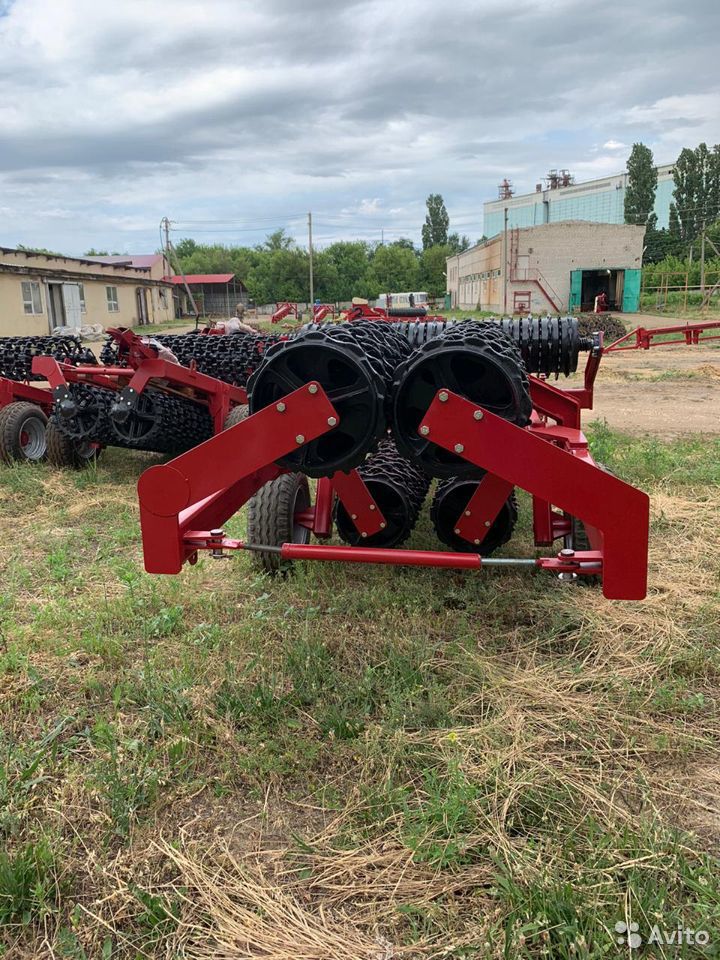

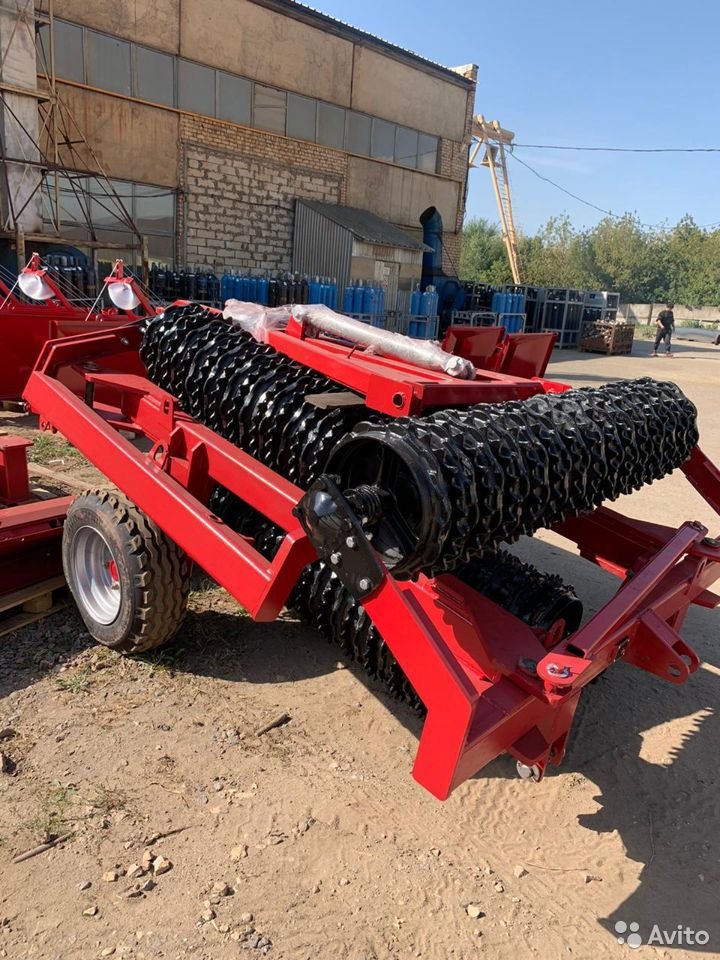

Прикатывающий каток ККЗ-6 кольчато-зубчатый

Описание

1-секция малого крыла; 2-секция большого крыла; 3-гидроцилиндр; 4-центральная рама; 5-дышло ( в составе сницы) ; 6-опора; 7-сница; 8-рама большого крыла; 9-колесо; 10-рама малого крыла; 11-зацеп крыльев Каток состоит из пяти секций ,которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниках Рабочие органы секций ККЗ-9.2Н-01 состоят с клинчатых и зубчатых колец, набраных на оси. Ра-ма состоит из пяти шарнирных частей. Такая конструкция обеспечивает возмож-ность складывания катка для транспортирования. В транспортном положении сло-женная рама фиксируется тягами. Для опрокидывания катка при переведении его в рабочее или транспортное положения служит гидроцилиндр (рис. 3 поз. 3). Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстросоеди-няющих муфт. В комплект поставки катка входят только части разрывных муфт, ко-торые присоединяются к гидрорукавам катка (корпуса в сборе правые, 2 шт). Гидрорукава соединены с гидроцилиндром штуцерами. Каждый из штуцеров имеет дроссель - калиброванное отверстие диаметром 1,6 мм для прохода масла. Дроссель обеспечивает уменьшение скорости движения. Каток присоединяется к трактору при помощи дышла (рис.3 поз. 5), которое располагается на снице (рис. 3 поз. 7). В передней части сницы размещена опора (рис. 3 поз. 6). Опора в вертикальном и транспортном положениях фиксируется пальцем с фиксатором. Для транспортирования катка служат два колеса (рис 3. поз. 9). Колеса вращаются на конических роликовых подшипниках. Перечень подшипников качения и манжет, установленных на катке, приведен в приложении А.2, перечень запасных частей - в приложении А.5, которые в комплект поставки катка не входят, но возможно их поставлять по отделноному заказу. НаименованиеЗначениеМодель каткаККЗ-9.2Н-01ТипПолуприцепнойАгрегатируется с трактором класса2,0 (115-150 л.с.)Масса катка конструктивная, кг (не более)3725±10%Дорожный просвет, мм (не менее)370Рабочая скорость, км/чДо 10Транспортная скорость, не более, км/ч10Габариты катка в рабочем положении, мм -длина -ширина -высота 3480±70 9430±100 960±50Габариты катка в транспортном положении, мм -длина -ширина -высота 6470±100 2340±70 1610±50Ширина захвата в рабочем положении, не менее, м9,0Производительность за 1 час основного времени, га/чНе менее 9Количество секций, шт5Ширина рабочих секций (большая), не менее, мм2040Ширина рабочих секций (малая),не менее, мм1630Перекрытие следа секций, мм60±1%Количество дисков, шт/масса 1 шт, кг69 ∅470 | 25Количество колец зубчатых, шт/масса 1 шт, кг64 ∅480 | 11Уплотнение почвы, г/см2До 1,2Крошение почвы, %90Размер комков почвы, см3…..4Гарантийный срок эксплуатации; месяцы*12Срок службы, летДо 8
