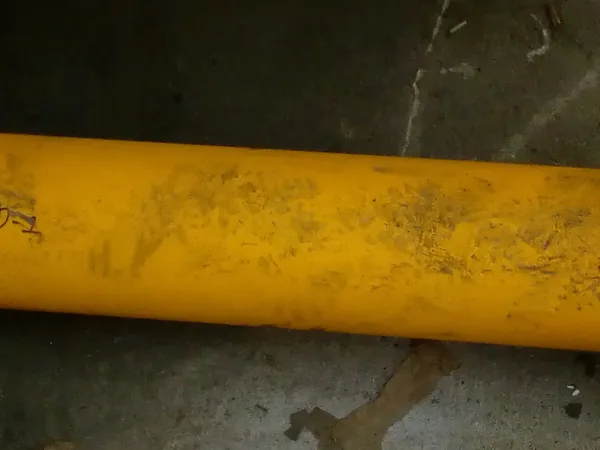

Гидроцилиндр КС-35714.63.400-1

Описание

Ход штока, мм 1395/1400 Диаметр поршня, мм 200 Диаметр штока, мм 160 Номинальное давление, МПа 28 Максимальное давление, МПа 32 Подводящие отверстия М14х1,5-6Н и М33х2-6Н Масса, кг 370 Гидроцилиндр КС-35714.63.400-1 осуществляет подъем трехсекционной стрелы автокрана Ивановец КС-35714 и КС-35715 (Грузоподъемность 16 тонн). Используется для установки телескопической стрелы в определенное положение в вертикальной плоскости. Является одним из наиболее важных органов позиционирования стрелы автокрана, основного рабочего органа грузоподъемной системы. Гидроцилиндр подъема стрелы КС-35714.63.400-1 способен выдерживать достаточно серьезные нагрузки. Он относится к гидравлической системе контура поворотной рамы и крепится неподвижной частью к стойкам стрелы, находящимся на раме, а подвижным штоком – к основанию телескопической стрелы. Гидроцилиндр подъема-опускания одновременно служит опорой для стрелы. Для крепления гидроцилиндра к стреле автокрана используется шарнирное соединение при помощи подшипников типа ШСЛ с разъемной или неразъемной обоймой. Для правильного Подбора гидроцилиндров, используют их осноные характеристики: диаметр поршня, диаметр штока и ход поршня. Также учитывают такие характеристики, как рабочее давление, рабочая температура и скорость хода штока цилиндра.
